N.B. Non è possibile configurare automaticamente intestazione, reparti ed altri parametri da Scloby. Va fatta configurazione manuale sul registratore telematico allineando i reparti con quelli Scloby.

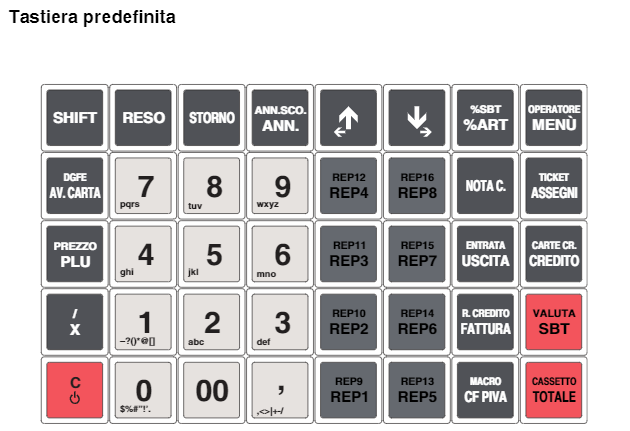

Tastierino Stampante DTR
La procedura per effettuare la configurazione Ethernet della stampante DTR è la seguente:
- Tramite tastierino premere il tasto
seguito da
e utilizzando i tasti
scorrere all'interno del menu selezionando "Assetto SET" e Premere
.
- Utilizzando i tasti
scorrere all'interno del menu selezionando "PAR. ETHERNET" e Premere
.
- Qui apparirà la voce DHCP, utilizzando i tasti
selezionare "OFF" seguito da
.
- Verrà richiesto di inserire i PARAMETRI ETHERNET "INPUT LOCAL IP" qui scrivere da tastierino l'indirizzo IP statico che si vuole assegnare alla stampante seguito da
.
- Verrà richiesto di inserire i PARAMETRI ETHERNET "INPUT SUBNET MASK" qui scrivere da tastierino i dati da assegnare alla stampante seguito da
.
- Verrà richiesto di inserire i PARAMETRI ETHERNET "INPUT GATEWAY IP" qui scrivere da tastierino l'indirizzo IP del gateway che si vuole assegnare alla stampante seguito da
.
- Impostare allo stesso modo "PRIMARY DNS" e "SECONDARY" seguito sempre da
.
- Una volta confermato il tutto si visualizzerà nuovamente il menu "Assetto SET" con selezionato "PAR ETHERNET" utilizzando i tasti
selezionare "SET FP PORT" seguito da
.
- Qui scorrere in basso selezionando, utilizzando i tasti
, e selezionare voce "ETHERNET AS FP PORT" seguito da
.
- Riselezionare "SET FP PORT" seguito da
, e utilizzando i tasti
selezionare "SET ECHO FUNC." seguito da
, digitare 1 e confermare premendo
.
Su Scloby durante l'inserimento della stampante DTR in caso sia necessario indicare un porta differente da quella di default (1126) bisogna indicare l'indirizzo IP nel seguente modo IP:PORTA (esempio 192.168.1.10:2030).
